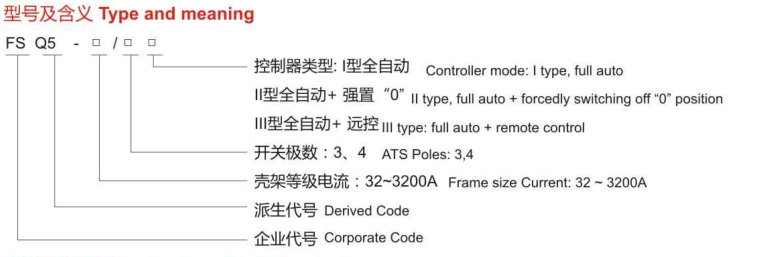

FSQ5 雙電源自動轉換開關
● 產品介紹
適用范圍
自動轉換開關(ATSE)，是集開關與邏輯控制于一體、真正實現機電一體化的自動轉換開關，它適用于交流50Hz、額定電壓AC400V、約定發熱電流至1600A的工企業配電設備中，具有電壓檢測、強制置“0”、緊急手動操作，廣泛應用于供電系統的主用電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。開關由控制線路板發出各種邏輯命令來管理電機，由電機帶動開關主體部分的操作機構，快速接通分斷電路或進行電路轉換，通過明顯可見狀態實現安全隔離。
開關結構說明
1、電氣鑰匙：控制開關內部控制線路電源，電氣鎖開啟時，開關可實現全自動、遠控、強置“0”操作；電氣鎖關閉時，開關只能手動操作。
2、操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。
3、機構掛鎖：檢修專用，即先用操作手柄使開關處于“0”檔位置，再拉起掛鎖機構并上掛鎖，方可進行檢修(拉起掛鎖則切斷開關內部控制電源，開關無法自動，并且無法實現手動)。
主要技術參數
開關符合:IEC6094-6-1,GB14048.11-2008
額定工作電壓(Ue)：AC400V；
額定絕緣電壓(Ue)：AC690V；
額定工作電流(Ie)：10~3200A；
控制電源電壓：DC24V,DC48V,AC230V
使用方法
開關功能
1、全自動功能：當常用電源斷電時，開關自動轉換至備用電源：當常用 電源恢復正常時，開關又自動返回轉換至常用電源。
2、強置“0”功能：啟動強置“0”按鈕，開關將切斷兩路電源。
3、遠程控制功能：即遠距離控制，按下“I”檔按鈕；則常用電源工作；按下“II”檔按鈕，則備用電源工作；按下“0”檔按鈕，則切斷兩路電源。
