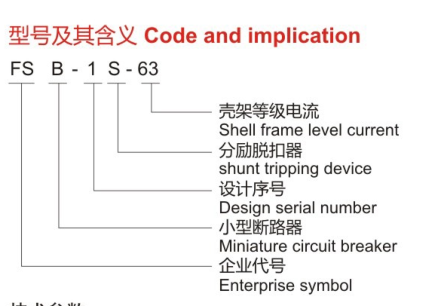

FSB-1S-63 帶分勵脫扣器小型斷路器
● 產品介紹
適用范圍 ：
FSB-1S-63帶分勵脫扣器(卡式電表專用開關)，具有分勵脫扣功能，適用于交流50Hz或60Hz，額定工作電壓為230/400V，額定電流至63A的線路中，對線路進行遠跨度控制分斷或自動信號控制分斷，同時對線路起過載和短路保護的作用，也可以作為線路的不頻繁操作轉換之用。目前廣泛應用于與IC卡預付費電度表配套使用來控制線路的通斷，是IC卡預付費電度表配套使用的最理想產品。本產品符合GB10963.1-2005標準，具有國際先進水平。
功能特點：
1.斷路器具有一個過電流保護極和一個開閉中性極，并帶有分勵脫扣裝置。
2.開閉中性極比過電流保護極先接通后分斷；
3.額定分斷能力高，可達6kA；
4.斷路器操作機構為帶儲能式自由脫扣機構，觸點快速閉合，克服了因人力操作手柄速度快慢帶來的不利影響，大大提高了產品使
5.用壽命；在正常工作時，觸頭只能停留在閉合或斷開位置；
6.帶指觸防護組合型接觸端子，安全性能高
7.分勵脫扣器由可控硅、電磁脫扣器等組成驅動元件；
8.殼體和部件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成。
工作原理：
使用時通過信號輸入端口給斷路器智能分厲脫扣器極加上控制電壓，即信號電壓(可由遠端控制線路提供)，然后將斷路器手柄推向閉合位置，通過操作機構帶動動觸頭向靜觸頭運行并與靜觸頭可靠接觸，并接通線路。當線路發生過載故障時，過載電流使熱雙金屬元件彎曲，過載脫扣器動作，推動鎖定機構復位，從而實現分斷線路。當線路發生短路故障時，短路電流使瞬時脫扣器動作，推動鎖定機構復位，實現分斷線路。當因為某種需要，必須立即切斷線路時，可能通過無線控制系統斷開控制電壓，此時信號電壓檢測電路得到信號后，對分勵線圈輸出電壓信號，推動整個分勵線圈動作，并同時帶動鎖定機構復位，實現分斷功能。因此，該產品不同的線路狀態下，均能達到分斷的目的。
機械電氣壽命
電氣壽命：4000次，COSφ=0.85~0.9；
機械壽命：6000次。(其中5000次直接人力操作，操作頻率In=25A為240次/小時)，
In＞25A為120次/小時；1000次由分勵脫扣器控制分斷，每次間隔時間≥3min)
