DW15 萬能式斷路器
● 產品介紹
適用范圍
DW15系列萬能式斷路器(以下簡稱斷路器)及DWX15系列萬能式限流斷路(以下簡稱斷路器)的額定電流100A至4000A(限流斷路器至630A),額定電壓交流50Hz、380V至660V(Inm≥1600A僅380V等級)。該斷路器主要在配電網絡中用來分配電能,保護線路及電源設備的過載、欠電壓和短路。DW15-630也能在交流50Hz、380V電網中用來保護電動機的過載、欠電壓和短路,上述斷路器除固定式結構外,還具有抽屜式結構。DW15-630及限流斷路器在正常條件下可作為電動機的不頻繁起動之用。限流斷路器由于具有限流特性,特別適用于可能出現大短路電流的網絡。

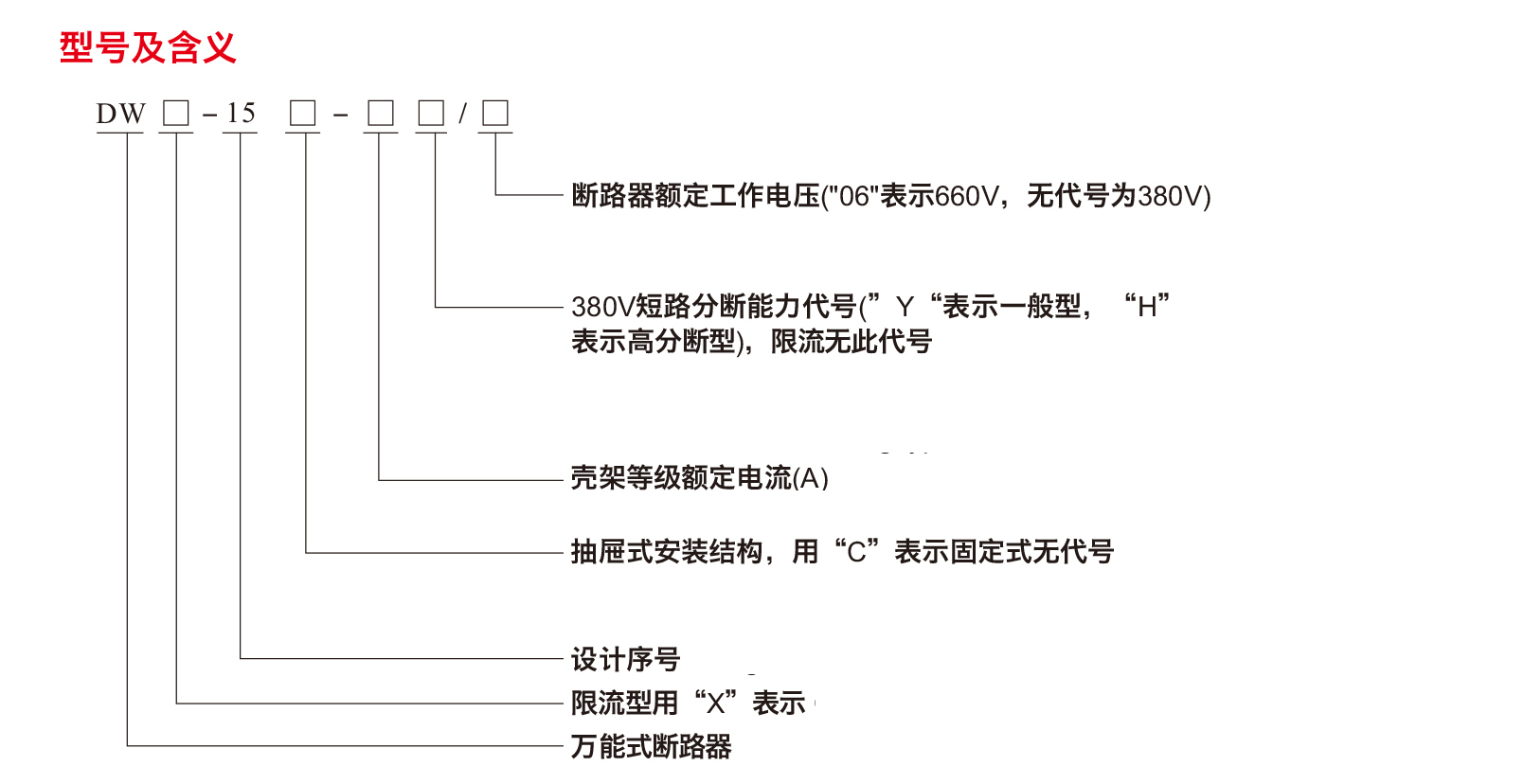

產品符合IEC60947-2、GB14048.2及JB8590.1標準。
正常工作條作和安裝條件
周圍空氣溫度為:-5℃~+40℃,24小時內其平均值不超過+35℃;
海拔高度:不超過2000m;
大氣條件:在+40℃時空氣相對濕度不超過50%;在較低溫度下可以有較高的相對濕度,最濕月的
月平均最低溫度不超過+25℃,該月的月平均最大相對濕度不超過90%,并考慮因溫度變化發生在
產品上的凝露;
污染等級:3級;
安裝類別:3級;
安裝條件:安裝面與垂直面傾斜度不大于±5° 。
沖擊振動:產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
特點
DW15-200、400、630斷路器為立體布置形式, 觸頭系統、瞬時過電流脫扣器左右側板均安裝在一塊絕緣板上。上部裝有滅弧系統,操作機構可裝在正前方或右側面,有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器,背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器可分別裝在下方。
DW15-1000、1600、2500、4000斷路器為立體面置形式, 由底架、側板、橫梁組成框架,每相觸頭系統安裝在底架上,上面裝滅弧室。操作機構在斷路器右前方,通過主軸與觸頭系統相連。電動操作機構通過方軸與機構連成一體裝于斷路器下部,作為斷路器的貯能或直接閉合之用,貯能后的閉合由釋能電磁鐵承擔。在左側板上方裝有防回跳機構,以防止斷路器在斷開時彈跳。各種過電流脫扣器按不同要求裝在斷路器下方,欠電壓,分勵脫扣器及電動操作控制部分裝在左側,其中欠電壓、分勵脫扣器通過脫扣器與放大機構相連,以減少斷路器的脫扣力。輔助觸頭供用戶聯接二次回路用,面板上有顯示斷路器工作位置的指示牌“│”“○”和“貯能”指示,還有供合閘及分閘用的按鈕“│”“○”(均按下)。DW15-1000、1600斷路器附有正面手動操作手柄;DW15-2500、4000附有檢修用的手動操作手柄(均可卸下)。
